O形橡胶密封圈
O形橡胶密封圈是一种截面形状为圆形的密封元件。
O形橡胶密封圈的结构简单应用面广，主要用于固定密封，亦用于往复、旋转密封。可用不同胶种制得，在高低温度、不同压力及液体、气体的介质中使用。
航天电子工业用“O”形密封圈
图纸：
规格（内径×截面直径 mm）：
0.85×0.75 |
23.6×1.3 |
30×2.56 |
25.8×3 |
13.2×1.8F |
47.5×3.55F |
4.87×1.3 |
25×1.3 |
34×2.56 |
60×3.55 |
13.2×2.65F |
51.5×3.55F |
6.3×1.3 |
28×1.3 |
50×2.56 |
63×3.55 |
15×2.65F |
58×3.55F |
10×1.3 |
30×1.3 |
51.5×2.56 |
118×3.55 |
18×2.65F |
60×3.55F |
11.8×1.3 |
11.8×1.8 |
58×2.56 |
64×1.8F |
22.4×2.65F |
50×3.55F |
14×1.3 |
80×1.8 |
69×2.56 |
5.3×1.8F |
28×2.65F |
|
16×1.3 |
10×2.56 |
80×2.56 |
8×1.8F |
32.5×2.65F |
|
18×1.3 |
19×2.56 |
18.5×2.9 |
11.8×1.8F |
48.7×2.65F |
|
21.2×1.3 |
23×2.56 |
8×3 |
12.8×1.8F |
20×3.55F |
说明：
1.未带F号的“O”形圈为180°分模面，带F号的的规格为45°分模面的“O”形密封圈。
2.尺寸公差按QJ1035.1-86标准执行。
3.材质选用标准：GJB5258-2003(覆盖原HG6-407-79)、HG6-667-74。
4.外观检验执行标准：GB3452.2-87、HG6-409-79。
5.胶种有丁腈胶、硅胶，硅氟胶。
用户定制“O”形密封圈
图纸：
尺寸范围：
ID: 0.45mm--1800mmC/S: 0.45mm--20mm
分型面：
- 45°
- 180°
可选胶料：
- 硅橡胶（Silicone）
- 氟橡胶（Viton）
- 氟硅橡胶（FLS）
- 丁腈橡胶（NBR）
- 氯丁橡胶（CR）
- 三元乙丙橡胶（EPDM）
- 氢化丁腈橡胶（HNBR）
- 聚氨酯橡胶（PU）
- 天然橡胶（NR）
- 其他材料
特殊要求：
- 无毒无菌材料
- 绝缘或导电材料
- 磁性材料
- 耐寒或耐高温材料
- 阻尼减震材料

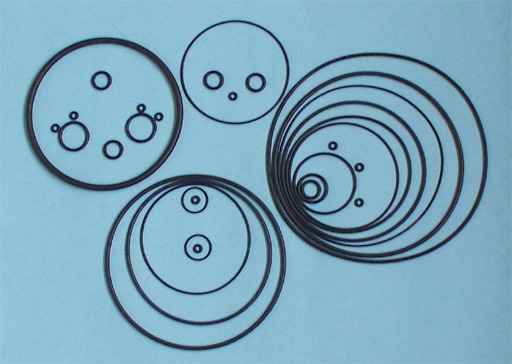

氟橡胶“O”形密封圈

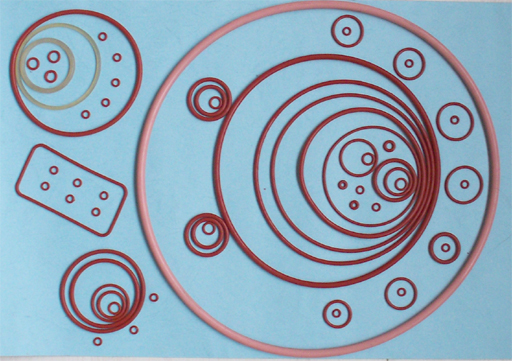

硅橡胶“O”形密封圈

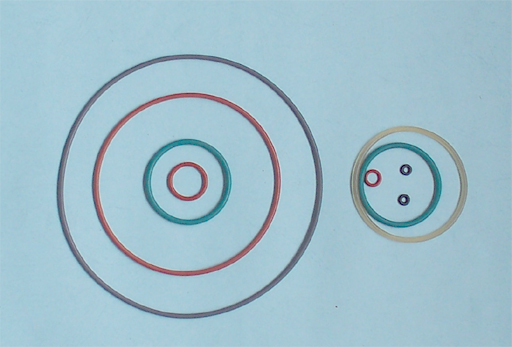

氟硅橡胶“O”形密封圈

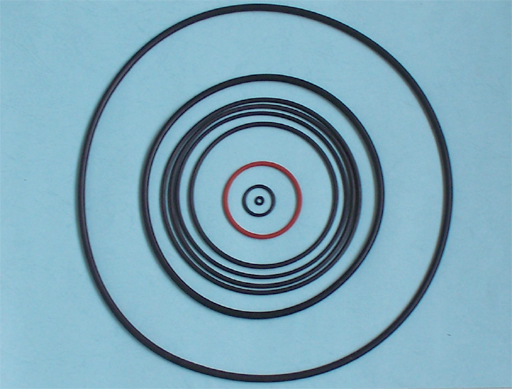

丁睛橡胶 “O”形密封圈
